透水地坪也被称为生态透水地坪、透水混凝土、无砂混凝土等，透水地坪的研究应用始于100多年前，据V.H.Malhortra记载：1852年英国在建造工程中由于缺少细骨料，开发了不含细骨料的混凝土，即透水混凝土。美国在20世纪60年代就开始了对普通混凝土及透水混凝土配合比设计方法的研究。1995年，南伊利诺伊大学的Nader Ghafoorim阐述了不含细骨料混凝土的概要。提出了透水混凝土这一概念，讨论了透水混凝土作为铺路材料的使用技巧，对其物理学性质及状态，特别是对冲击加固法进行了探讨研究，讨论了加固时的能量、效果、调配、制造时的技术等对硬化后混凝土的物理力学性能所产生的影响；并且还在磨耗性及抗冻性方面进行了阐述。在日本，为了解决因抽取地下水而引起地基下沉等问题，在20世纪70年代后期提出了“雨水的地下还原政策”，着手开发透水性混凝土地铺装，并应用于实际工程。从那时起透水混凝土逐渐被人们所关注。

透水地坪是由小石子、高标号混凝土、掺和透水外加剂、水、彩色强化剂以及稳定剂等经一定比例调配拌制而成的一种多孔轻质的新型环保地面铺装材料。是用粗骨料表面包裹着一层薄浆料相互粘结成蜂窝状，能让雨水流入地下，有效补充地下水；并能有效的消除地面上的油类化合物等对环境污染的危害；且色彩缤纷，景观融合，使城市环境建设更加和谐，是保护自然、维护生态平衡、能缓解城市热岛效应的优良的透水地坪材料。在城市雨水管理与水污染防治等工作上，具有其深远的意义，有利于人类生存环境的良性发展。

生态透水道路系统的性能优势

耐用性：透水性地坪的耐用耐磨性能优于沥青，接近于普通的地坪，避免了一般透水砖存在的使用年限短，不经济等缺点。

高散热性：材料的密度本身较低（15％一25％的孔隙）降低了热储存的能力，独特的孔隙结构使得较低的地下温度传入地面从而降低整个铺装地面的温度，这些特点使透水铺装系统在吸热和储热功能方面接近于自然植被所覆盖的地面，有效缓解城市热岛作用。

改善城市环境：生态透水地坪表面其结构的多孔性，还具有减少空气飞尘，降低城市噪声的作用，表面的凹凸感即可防滑，还具有足部按摩保健的作用。

生态环保性：停车场的流走物中，主要的有机物成份，是来自于停车场地本身沥青粘合剂中的碳氢化合物（油类），而这类化合物往往对环境是有污染的。

高透水性：透水地坪拥有15％一25％的孔隙，能够使透水速度达到31—52升／米／小时，远远高于降雨在优秀的排水配置下的排除速率。截天然降水，蓄养地下水，减少植物灌溉用水量，节约水资源。透水地面雨后无积水，雪后无结冰不打滑保证行人及车辆安全。

高承载力：经国家检测机关鉴定，透水地坪的承载力完全能够达到C20一C25混凝土的承载标准，高于一般透水砖的承载力。

良好的装饰效果：透水地坪拥有色彩优化配比方案，能够配合设计师独特创意，实现不同环境和个性所要求的装饰风格。这是一般透水砖很难实现的。

易维护性：人们所担心的孔隙堵塞问题是没有必要的，特有的透水性铺装系统使其只需通过高压水洗的方式就可以轻而易举的解决。

抗冻融性：透水性铺装比一般混凝土路面拥有更强的抗冻融能力，不会受冻融影响面而断裂，因为它的结构本身有较大的孔隙。

产品施工流程：

注意事项：

1、松铺系数即为物料摊铺高度高于实际高度的比，按透水混凝土的干湿度，一般采用1.1—1.15之间。

2、平板振动器振动时间不能过长，防止过于密实，可出现离析现象。

3、摊铺时尽量快和准确。

4、因透水混凝土其孔隙率大，水份散失快，当气温高于35℃时，施工时间应宜避开中午，适合在早晚进行施工。

立模：施工人员首先需按设计要求进行分隔立模及区域立模工作，立模中需注意高度、垂直度、泛水坡度等的问题。

搅拌：搅拌器：根据工程量的大小，配置不同容量的机械搅拌器，机械搅拌器的一定范围内的地面处，应设置防止水和物料散落的接料设备（如方型板式斗类），保护施工环境的卫生，减少施工后的清理工作。透水混凝土不能采用人工搅拌，采用普通混凝土搅拌机械进行搅拌，搅拌时按物料的规定比例及投料顺序将物料投入搅拌机，先将胶结料和碎石搅拌约30秒后，使其初步混合，再将规定量的水分2—3次加入继续进行搅拌约1.5—2分钟。视搅拌均匀程度，可适当延长机械搅拌的时间，但不宜过长时间的搅拌。

运输：透水地坪属干性混凝土料，其初凝快，一般根据气候条件控制混合物的运输时间，运输一般控制在10分钟以内，运输过程中不要停留，手推车必须平稳。

摊铺、浇筑成型：透水地坪属干性混凝土料，其初凝快，摊铺必须及时。对于人行道，大面积施工采用分块隔仓方式进行摊铺物料，其松铺系数为1.1。将混合物均匀摊铺在工作面上，用括尺找准平整度和控制一定的泛水度，然而平板振动器（厚度厚的用平板振动器）或人工捣实。捣实不宜采用高频振动器，后用抹合拍平。抹合不能有明水。

养护：透水地坪与水泥混凝土属性类似，因此铺摊结束后，经检验标高、平整度均达到要求后。当气温较高时，为减少水分的蒸发，宜立即覆盖塑料薄膜，以保持水分。也可采用洒水养护，所有养护期不得少于7d，使其在养护期内强度遂渐地提高。洒水养护，透水混凝土在浇注后1天开始洒水养护，高温时在8小时后开始养护，但淋水时不宜用压力水直接冲淋混凝土表面，应直接从上往下淋水。透水混凝土湿养时间不少于7天。养护时间应根据施工温度而定，一般养护为14—21天，高温时不少于14天，低温时不少于21天，5℃以下施工，养护不少于28天。

涂覆透明封闭剂：待表面混凝土成型干燥后在3天左右，涂刷透明封闭剂，增强耐久性和美观性，防止时间久会使透水混凝土孔隙受污而堵塞孔隙。

产品研发与服务：

产品研发：

鑫锋正积融入城市生态环境建设。贯彻“改进施工环境，避免环境污染，依法组织施工，建设绿色工程”的环保方针，凭借日益壮大的综合实力、敢为人先的企业团队和不断创新的核心技术，努力塑造一流的企业，精心培育一流的队伍，不断开发一流的技术，建设出用户满意的绿色工程，创造更多一流的精品工程。

产品服务

鑫锋可以为您提供优质、专业和诚信的服务。建立了从方案设计、工程施工、质量监督到售后服务等整套细致合理服务体系。为工程质量提供有力的保障，公司也不断创建更多优秀的产品，共同为美化环境、创建和谐社会做出更大的贡献。

适用范围

广泛适用于市政步道、园林小路、城市广场、高档住宅小区、停车场、商务办公大楼、户外运动场所（羽毛球场馆、篮球场馆等）。

性能特点

1、当集中降水时能减轻城市排水设施的负担，防止河流泛滥和水提污染；

2、能使雨水迅速渗入地下，还原地下水，保持土壤湿度；

3、防止路面积水，夜间不反光，增加路面安全性和通行舒适性；

4、调节城市空间的温度和湿度，改善城市热循环，缓解热岛效应；

5、大孔隙率能降低车辆行驶时的路面噪声，创造舒适的交通环境；

6、大量的空隙能吸附城市污染物（如粉尘），减少扬尘污染；

7、易于维护，空隙不会破损，不易堵车；

8、可以根据需要设计图案，充分与周围环境结合。

施工工艺

1、素地夯实；

2、砂石层；

3、振实基层；

4、透水面层摊铺；

5、摊铺平整，压实压平；

6、覆膜养护；

7、切割伸缩缝；

8、涂刷养护剂。

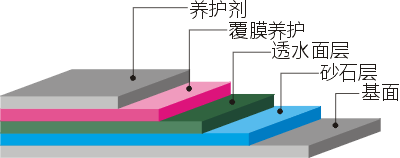

工艺图示
